《在潜艇的国度》:记录西村3746

这周的“潜艇之国”我们将专注于记录日本潜艇西村3746。之前我们讲过历史和我们的初步评估船体。所有这些活动都是在准备将潜艇移动到一个定制的摇篮和一个新的家。

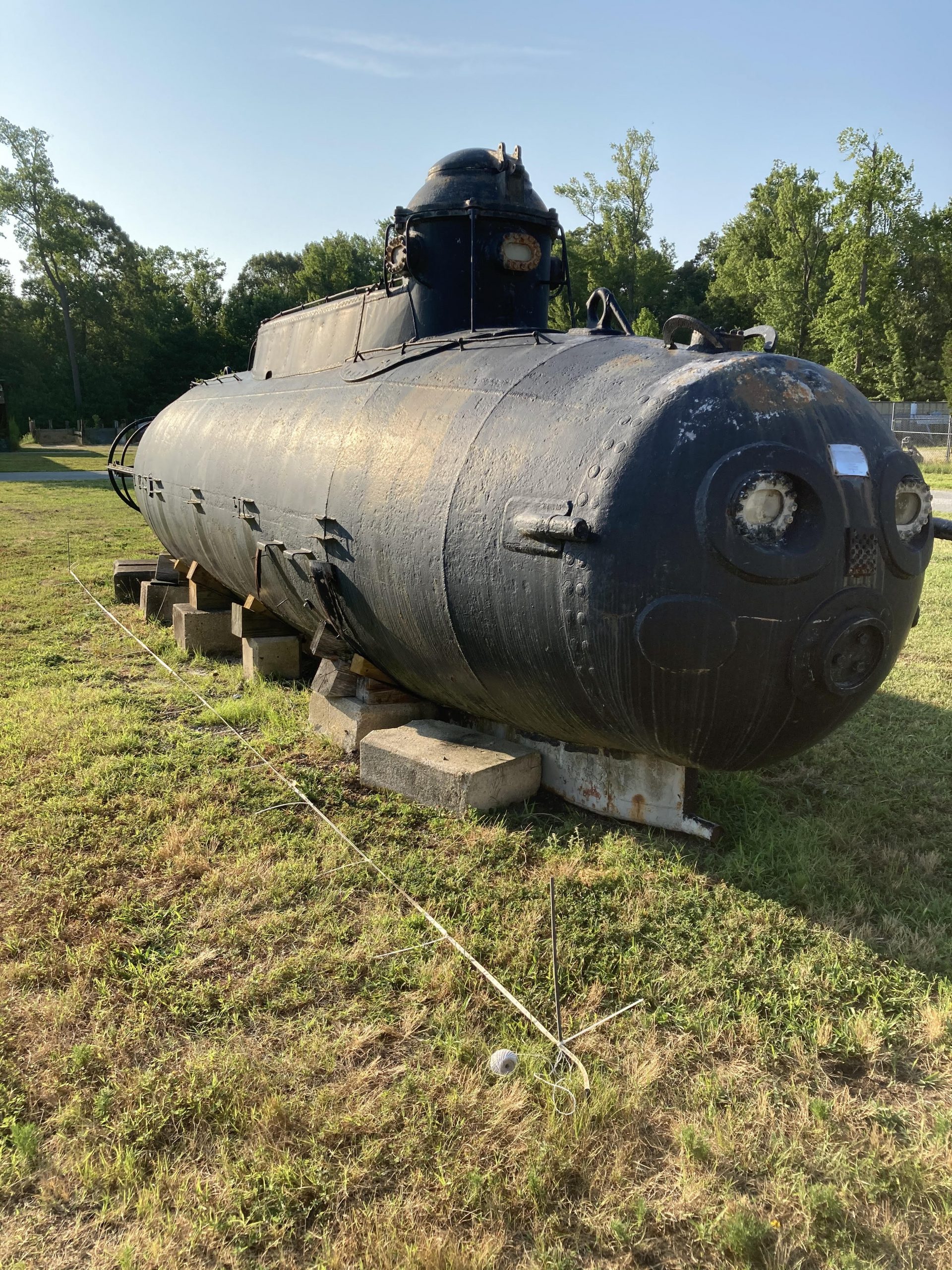

自1946年抵达博物馆以来，这艘潜艇一直在博物馆外展出和储存。它长35英尺，重22吨，在一个空间十分宝贵的机构里，把它留在室内不是一个选择。当我们准备提升子程序时，我们的一个主要步骤是记录它的条件。82年过去了，船体仍然完好，但我们特别注意龙骨。

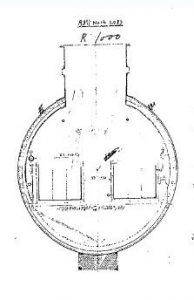

龙骨是用螺栓固定在船体底部的铁板制成的，形成一个矩形的盒子。它用木和铁支柱加固，用砖块压实。通常被称为“箱形龙骨”，它用于钢船体，龙骨在结构上不是必需的(作为船的“脊柱”)，而是提供平衡(保持东西在一个“均匀的龙骨”-真的!)不幸的是，这种设计意味着龙骨很脆弱。在移动过程中，龙骨将被固定在船体上并加以支撑，但我们会事先详细记录以防有任何变化。

状况报告:莱斯利

作为管理员，我有责任写一份状况报告，并拍下详细的照片。我们使用这些报告来记录我们看到的任何损坏，并确定问题发生的原因。条件报告是用来写治疗建议，其中概述了保护计划采取的行动，以保护一个物体。这份报告将在潜艇工作中发挥重要作用。

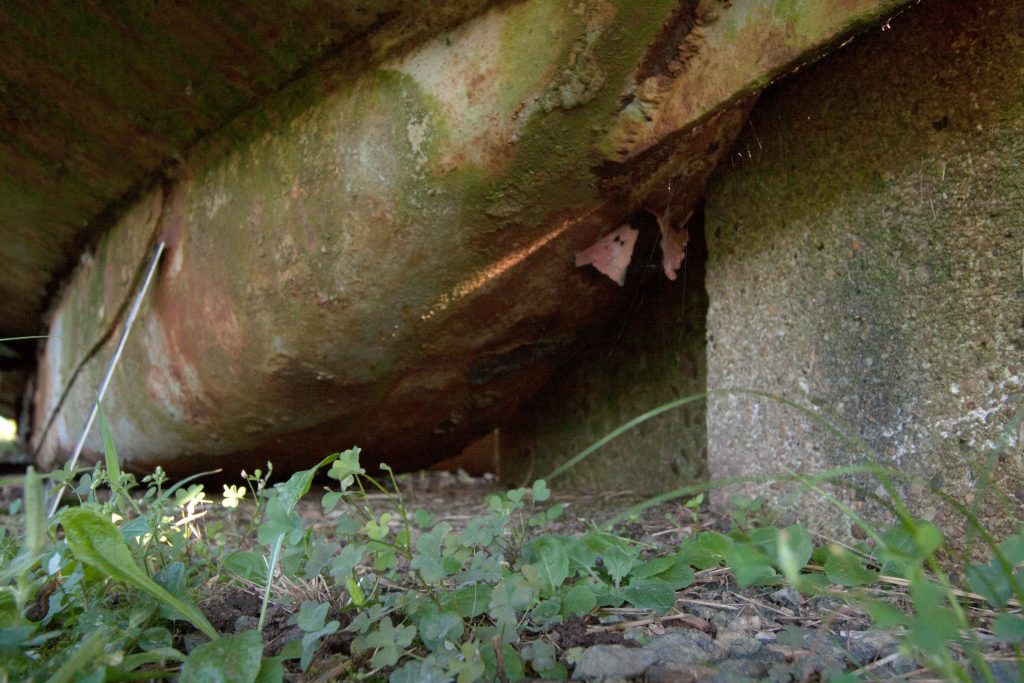

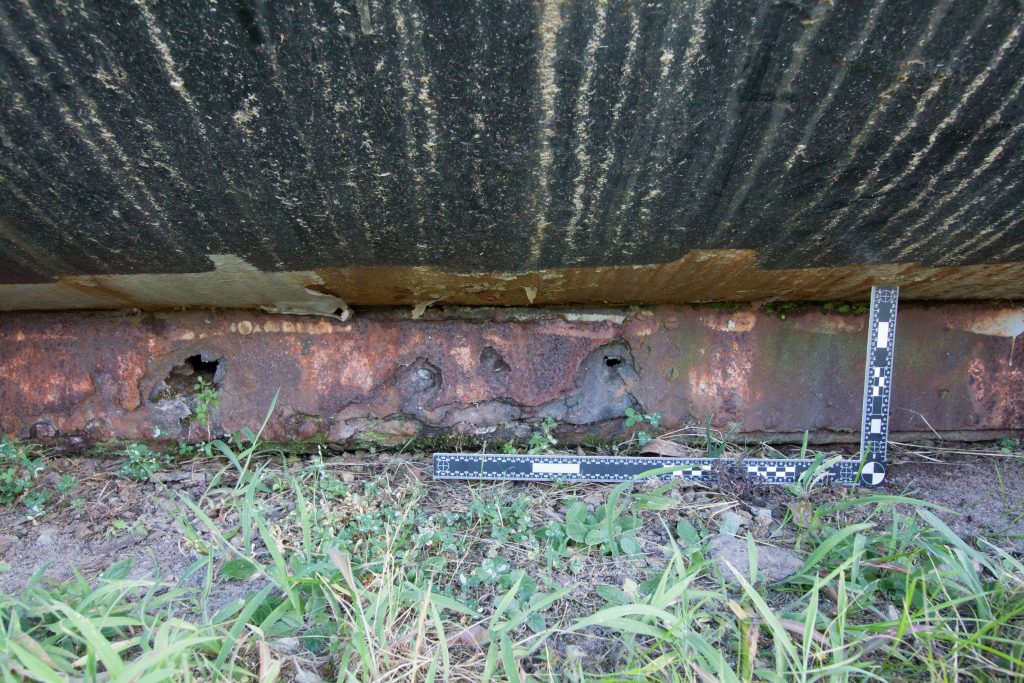

条件报告也是一个时间戳。报告和照片显示了龙骨在移动之前的样子，以防它在运输过程中发生变化。我们会尽我们所能阻止这一切，但我们的海洋考古学家汉娜挖掘的一个测试坑证实了我们的猜测，龙骨的底板由于与地面接触时间过长而变得很薄，而且碎片累累。部分埋藏意味着铁与泥土中的水、矿物质、氧气和微生物相互作用，导致腐蚀。这一过程会因金属在海洋中生活所留下的氯化物而加剧。龙骨的末端向上弯曲，不要触地。这些地区保存得很好。我们的重点是在电梯的中间部分。一旦潜艇进入新的摇篮，龙骨就会被足够的空气支撑以减缓腐蚀，直到我们能稳定它。

考古图纸:汉娜

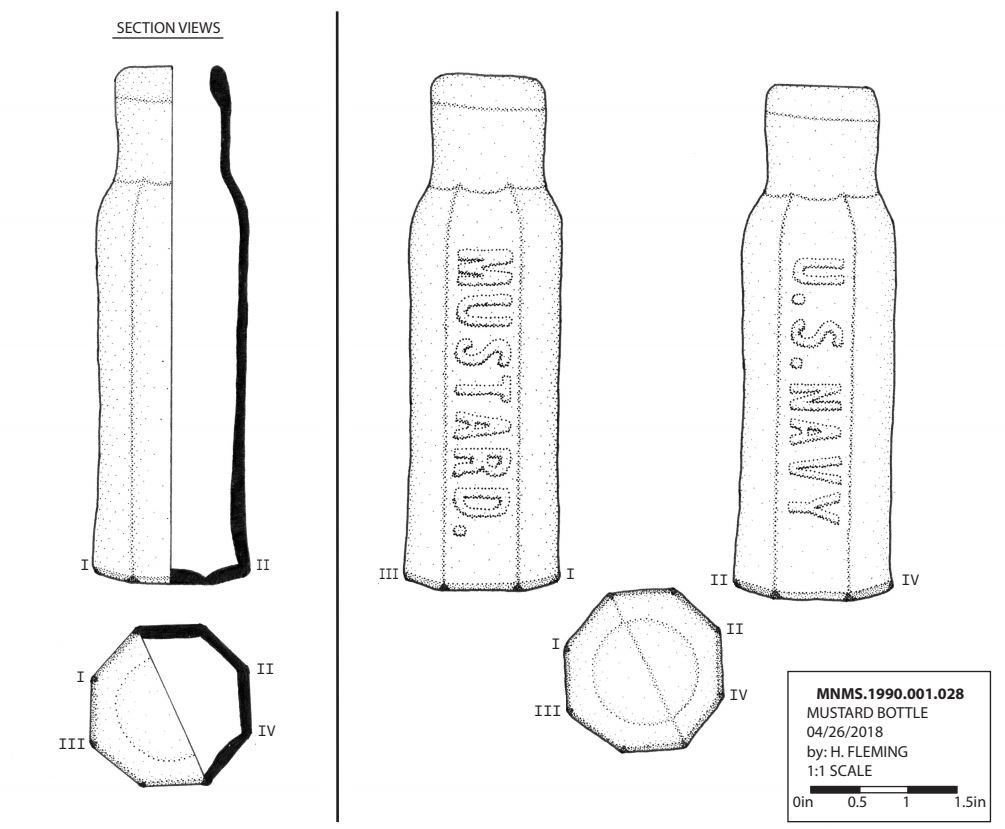

考古学家使用几种绘图和绘图技术来记录地点和文物。潜艇是一个有趣的挑战，因为它是一个单一的人工制品(这通常需要一个科学的图纸，如下面所示)，但它是一个非常大的人工制品，实际上是一整个容器，所以我们质疑是否需要做一个场地平面图来代替。

批判性地思考我们打算文档之后,如何将使用图纸,我们最好和最差情况下的行动,和我们的可用时间,我们决定做一个站点地图使用基线,从中我们将抵消测量,记录潜艇的龙骨。

这是通过四个步骤完成的:

1. 我们将基线设置在船的右舷，从船首上方的0英尺标记开始，并将其平行于船，结束我们的基线在船的螺旋桨后面的某处。(另外，我清楚地知道这条线的起点和终点。我们用GPS定位了它，但我们不要被这里所有的技术数据所困扰。)然后，我们花了几天时间在平面图和剖面视图中记录龙骨的左舷，特别注意退化区域和组件的整体形状。

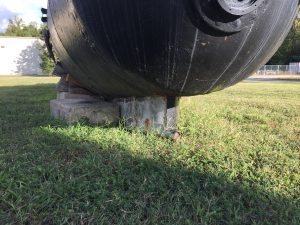

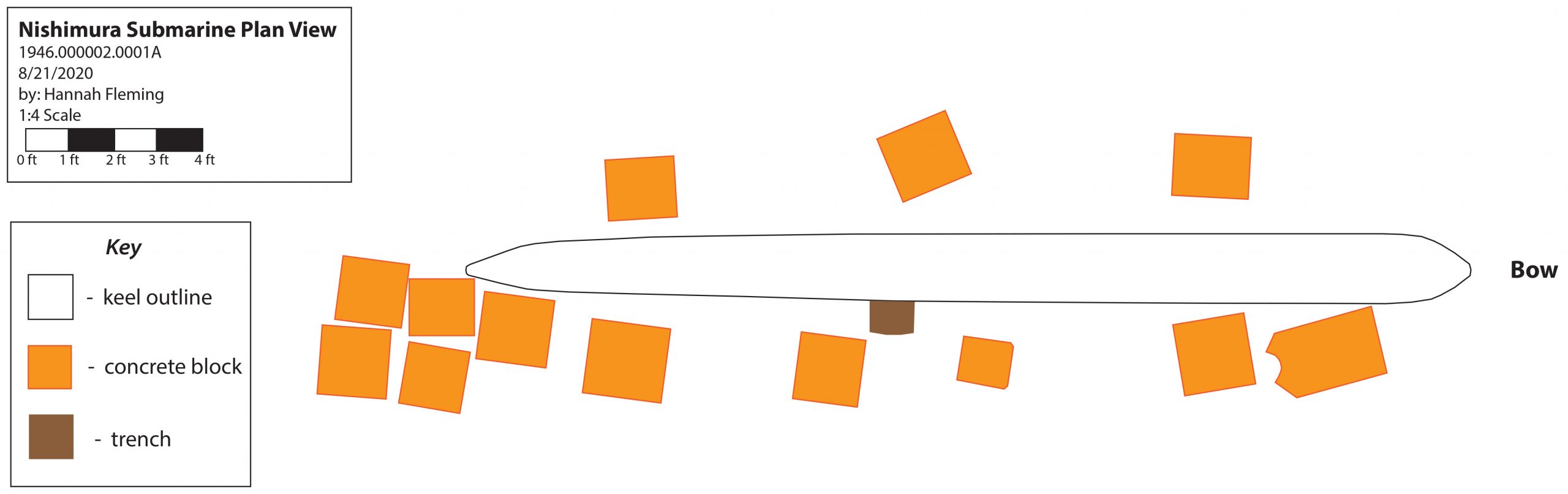

2. 我们对船的左舷重复上述步骤。左舷是容易的文档,因为在这边,只有三个混凝土块支持船,在右舷,有5个具体的支持和其他各种混凝土板铺设在船附近,模糊到龙骨的能力。整个过程花了同样长的时间，因为我们试图完成这条边的时候下了很多雨。有一天，我们在外面只待了15分钟，就下起了倾盆大雨。

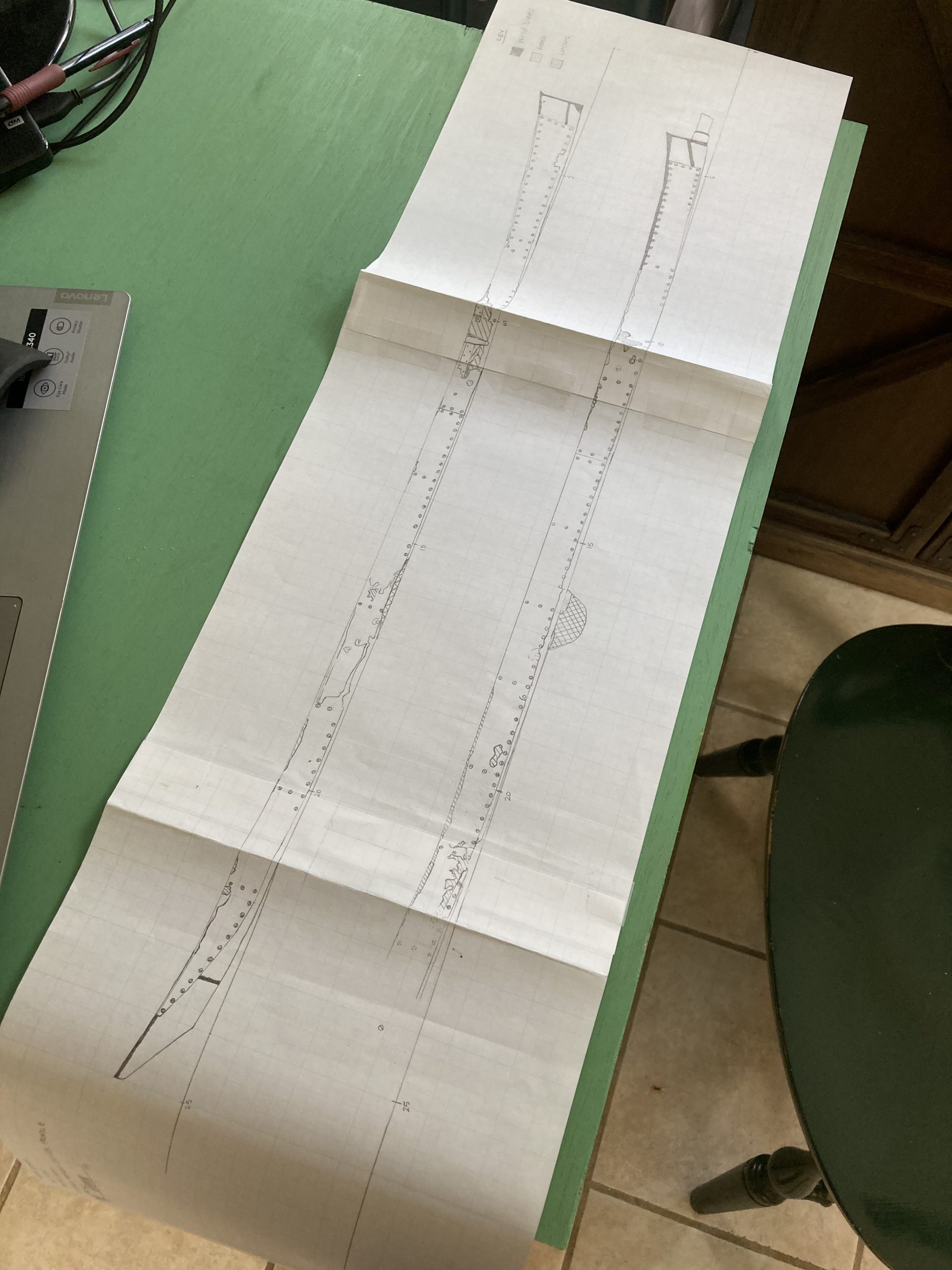

3. 我能够把我们的计划和剖面文件，并把它转换成干净的，比例的龙骨图纸。我发现这一步的数据处理最好是在数据收集后立即进行，在第二天收集新数据之前进行。这确保了您在哪里写下了什么测量，以及这个曲线应该是什么(相信我，现场记录并不漂亮)。

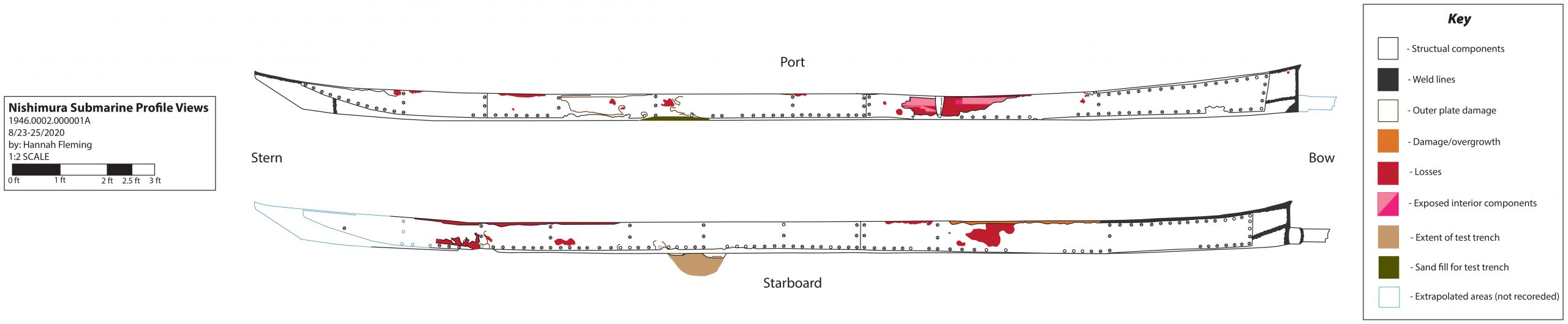

4. 最后，在所有的数据被收集和比例图被制作，他们可以数字化。数字化让它们变得漂亮，但更重要的是，它让它们更容易分享。助教哒!

酷，这些图画告诉我们什么?事实上，我们现在已经对龙骨的构造有了深入的了解，包括每个螺钉的间距，以及龙骨最薄弱和最坚固的地方。我们更清楚地知道在哪里需要支撑龙骨，我们也知道在大移动之前龙骨是什么样子的。如果搬家过程中发生了任何奇怪的事情，我们事先就知道是什么样子的，这样我们就能更好地解决它。

总之，文档越多越好。所有这些方法都服务于特定的目的，并捕获特定类型的信息。它们结合在一起，保存了潜艇建造和当前状况的更完整的画面。但我们还有一个很酷的方法，我们决定将其单独发表。所以请收看下一期:3D建模!
